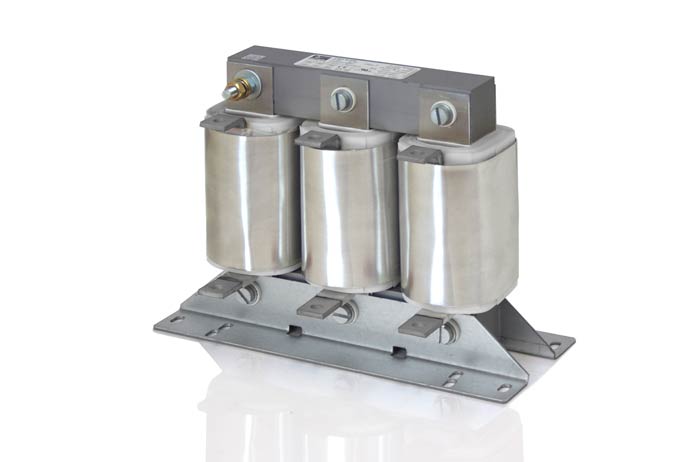

SEFR 滤波电抗器

产品简介 技术特点 技术参数 选型指南



        电网中有大量整流、变流、变频装置等谐波源，其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。SEWARE SEFR滤波电抗器广泛用于高低压滤波柜中，与滤波电容器相串联，调谐至某一谐振频率，用来吸收电网中相应频率的谐波电流，电抗率有7%、14%等，能消除3、5、7、11、13次及更高次谐波。滤波电抗器与电容器相串联后，不但能有效地吸收电网谐波，而且提高了系统的功率因数，对于系统的安全运行起到了较大的作用。

Usually it is impossible to predict the operating conditions of the reactor, therefore all series reactor SEWER design can withstand harsh operating conditions,the implementation of international standards IEC60289.
通常我们不能预测串联电抗器的运行条件，因此SEWER设计的所有串联电抗器都能承受恶劣的运行条件,执行国际标准IEC60289。

Ambient temperature: Max.temperature +40℃
 All low-voltage reactors can be fitted with a temperature control device in the center coil (available for all coils,if requested).
环境温度：低于40℃
在低压电抗器的中间线圈放入温度监控装置（如果需要，每个线圈都可以安装温度监控装置）。
Rate voltage/额定电压
230V-690V
Rate Frequency/额定频率
50/60Hz
输出功率
5-100Kvar
Reactance Rate/电抗率
5%、5.5%、6%、7%、12.5%、14%
Overload Capacity/过载能力
1.8×In
Linearity/线性度
2.0×In
防护等级
IP00
Cooling/冷却方式
Naturally air cooled or forced cooled/自然空冷或强制冷却
Winding Material/绕组材料
Copper or Aluminum/铜或铝
Dipping Method/浸渍方式
Polyester Resin  Grade F/H
聚酯树脂，等级F/H
Insulation Level/绝缘水平
Winding to iron core 3KV绕组-铁芯3KV
Tolerance for inductance/感值误差
±3%
Ambient temperature/环境温度
40℃
Technical Standard/技术标准
IEC60289

Rated Voltage 280V, 50Hz, one-phase(others on request)/额定电压280V，50Hz，单相（其他规格可订制）
Tuning factor
调谐系数
Type
产品型号
Matching capacitor capacity
匹配电容器容量
Inductance
电感量
Dimension/外形尺寸
L×W×H
E×F
7%
SEFR 10-280-P7
10
1.747
133×170×123
110×110
SEFR 15-280-P7
15
1.164
163×190×145
135×115
SEFR 20-280-P7
20
0.873
163×190×145
135×115
SEFR 25-280-P7
25
0.698
193×215×175
163×132
SEFR 30-280-P7
30
0.582
193×215×175
163×132
SEFR 40-280-P7
40
0.436
240×240×210
200×160


Rated Voltage 480V, 50Hz, three-phase(others on request)/额定电压480V，50Hz，三相（其他规格可订制）
Tuning factor
调谐系数
Type
产品型号
Matching capacitor capacity
匹配电容器容量（Kvar）
Inductance
电感量（mH）
Dimension/外形尺寸（mm）
L×W×H
E×F
7%
SEFR 20-480-P7
20
2.567
180×120×150
90×88
SEFR 30-480-P7
30
1.711
226×175×190
120×110
SEFR 40-480-P7
40
1.283
226×185×190
120×110
SEFR 50-480-P7
50
1.027
260×200×200
135×115
SEFR 60-480-P7
60
0.856
260×200×200
135×115
SEFR 70-480-P7
70
0.733
260×215×215
135×130
SEFR 80-480-P7
80
0.642
300×210×270
140×130
SEFR 90-480-P7
90
0.570
300×210×270
140×130
SEFR 100-480-P7
100
0.513
300×210×270
140×130


Rated Voltage 480V, 50Hz, three-phase(others on request)/额定电压480V，50Hz，三相（其他规格可订制）
Tuning factor
调谐系数
Type
产品型号
Matching capacitor capacity
匹配电容器容量（Kvar）
Inductance
电感量（mH）
Dimension/外形尺寸（mm）
L×W×H
E×F
14%
SEFR 20-480-P14
20
5.133
260×200×200
135×115
SEFR 30-480-P14
30
3.422
260×215×215
135×130
SEFR 40-480-P14
40
2.567
300×210×270
140×130
SEFR 50-480-P14
50
2.053
300×220×270
140×140
SEFR 60-480-P14
60
1.711
300×240×270
140×160
SEFR 70-480-P14
70
1.467
333×225×345
160×144
SEFR 80-480-P14
80
1.283
358×260×365
160×150
SEFR 90-480-P14
90
1.141
358×270×365
160×160
SEFR 100-480-P14
100
1.026
358×280×365
160×170

Rated Voltage 5250V, 50Hz, three-phase(others on request)/额定电压5250V，50Hz，三相（其他规格可订制）
Tuning factor
调谐系数
Type
产品型号
Matching capacitor capacity
匹配电容器容量（Kvar）
Inductance
电感量（mH）
Dimension/外形尺寸（mm）
L×W×H
E×F
14%
SEFR 20-525-P14
20
5.133
260×200×200
135×115
SEFR 30-525-P14
30
3.422
260×215×215
135×130
SEFR 40-525-P14
40
2.567
300×210×270
140×130
SEFR 50-525-P14
50
2.053
300×220×270
140×140
SEFR 60-525-P14
60
1.711
300×240×270
140×160
SEFR 70-525-P14
70
1.467
333×225×345
160×144
SEFR 80-525-P14
80
1.283
358×260×365
160×150
SEFR 90-525-P14
90
1.141
358×270×365
160×160
SEFR 100-525-P14
100
1.026
358×280×365
160×170
